Filtre harmonique de générateurs statiques de variété

Générateurs statiques de variété de module antipoussière

Sont le filtre harmonique compact

Description de produit

Introduction aux régulateurs de qualité de puissance modulaires

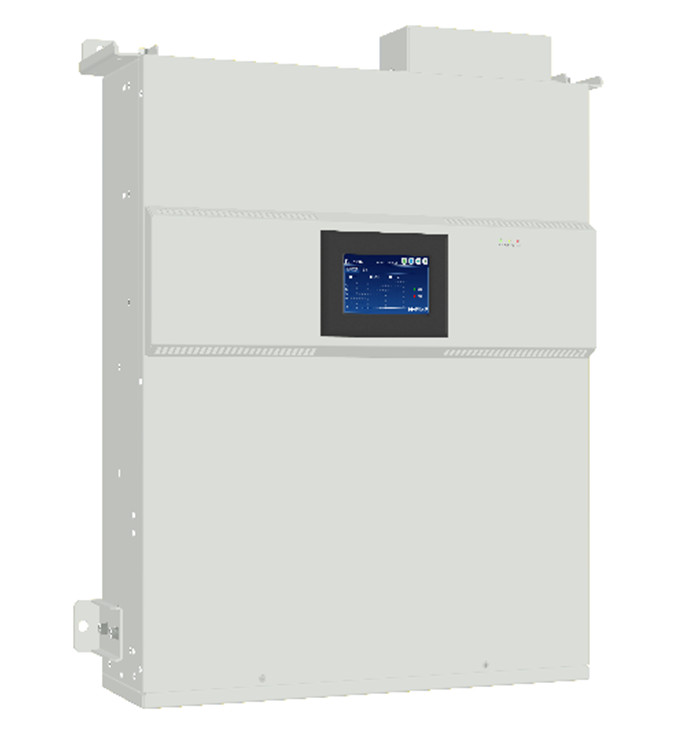

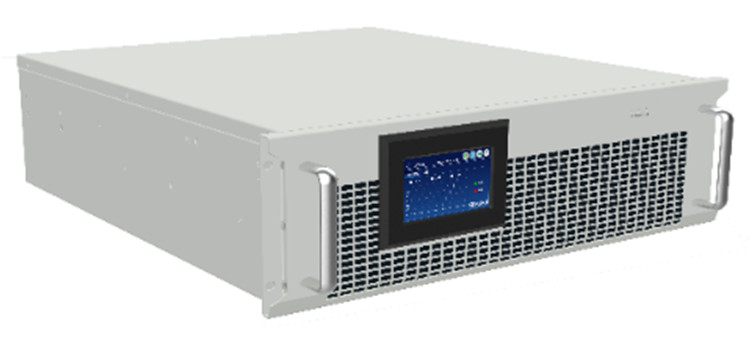

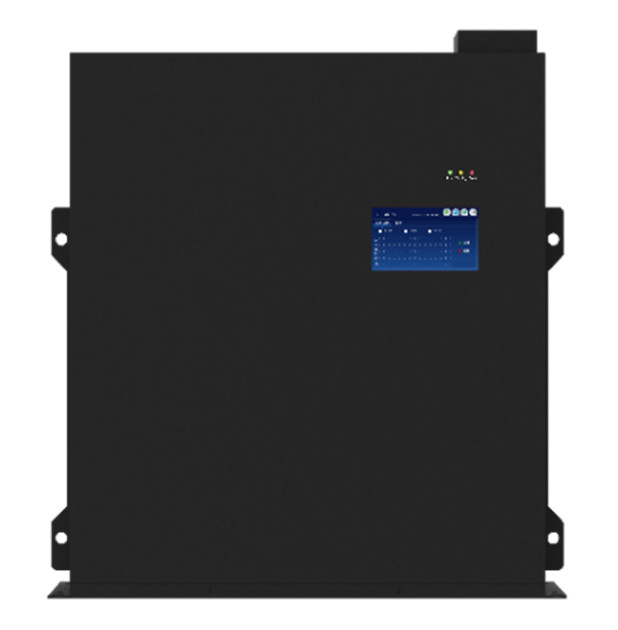

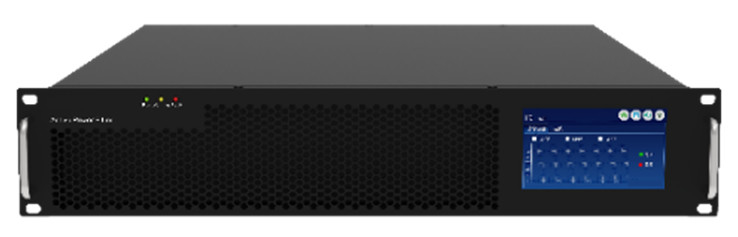

Nos produits modulaires de qualité de l'énergie comprennent :Générateurs de var statiques (SVG), SVG avancés (ASVG) et filtres de puissance actifs (APF).Ils présentent des caractéristiques telles qu'une densité de puissance élevée, une fiabilité accrue, des performances optimisées, une utilisation élevée et des conceptions uniques.Pour une utilisation dans différents scénarios d'application, il existe trois façons de les installer : style tiroir, style mural et style vertical.

Principales caractéristiques des régulateurs de qualité de puissance modulaires
Nos régulateurs de qualité de puissance modulaires :

Sont compacts, avec une taille maximale de seulement 0,05 m³, ont une densité de puissance élevée et s'appliquent à une variété de scénarios.En pratique, ils sont plus applicables aux endroits où l'espace limité pose une exigence stricte sur le terrain qu'ils pourraient couvrir, ainsi qu'aux projets de modernisation de la distribution d'énergie.
Employez les mêmes concepts de conception que les produits de qualité industrielle et, par conséquent, hautement adaptables à l'environnement.
Fournissez la couche de contrôle du module avec un compartiment de carte qui atteint un indice de protection contre la poussière IP6X et a résisté aux tests de laboratoire tiers reconnus au niveau national.
Appliquer une manière de contrôle d'entrelacement à l'extrémité de sortie.Cela réduit au moins 40% du courant d'ondulation global.
Prend en charge une réponse dynamique au niveau ms, avec un temps de réponse global inférieur à 2 ms.Par conséquent, ils peuvent suivre avec précision l'évolution du courant transitoire dans le réseau électrique et empêcher la surcompensation et la sous-compensation.
Utilisez une conception redondante à la pointe de l'industrie basée sur des transistors bipolaires à grille isolée (IGBT).Par conséquent, une panne sur une ligne n'affectera pas le bon fonctionnement du système.
Permet aux appareils de se détacher du réseau électrique en cas de panne, sans qu'aucun condensateur de port ne reste connecté au réseau, évitant ainsi tout impact négatif sur l'oscillateur harmonique et la puissance réactive capacitive du réseau.
Prend en charge un TC se connectant côté alimentation ou côté charge, que vous pouvez régler en fonction des besoins sur site.
Avoir une fonction d'autodiagnostic rapide et approfondie des pannes, qui peut être ajustée intelligemment en fonction des conditions et des états de fonctionnement réels.
Facilitez la maintenance en utilisant des pièces amovibles séparées telles que le condensateur de bus et le ventilateur.
Prend en charge un algorithme intelligent, qui ajuste automatiquement la proportion de compensation en fonction des changements en temps réel du courant réactif et du courant harmonique, et prend également en charge la définition flexible d'un objectif de compensation, afin d'optimiser votre objectif commercial.
Prend en charge la veille intelligente dans laquelle deux systèmes parallèles appliquent un mécanisme d'interrogation pour allouer un temps de travail moyen à chaque module dans des conditions de charge légère, prolongeant ainsi la durée de vie du module.
Avoir passé la certification CE et être conforme à la norme EN 62477-1 : 2012+A11-2014+A1-2017 ;

Chacun de nos produits a la fonction de compensation suivante :

Un APF prend en charge une plage de compensation plus large, c'est-à-dire instantanée 2nd- 51Stcompensation harmonique ;
Un ASVG prend en charge 2nd- 23rdcompensation harmonique.Vous pouvez définir globalement la capacité de compensation harmonique et la capacité de compensation réactive.
Un SVG prend en charge la compensation globale et instantanée de la puissance réactive inductive et de la puissance réactive capacitive, et en attendant, résout le problème de déséquilibre triphasé.

Fiabilité et performances améliorées
Premier module anti-poussière de l'industrie au niveau de la couche de contrôle : la section de contrôle est séparée de la section de puissance.La couche de contrôle applique une conception anti-poussière entièrement fermée, sans trous d'aération sur les deux côtés, à l'avant et à l'arrière, obtenant ainsi une excellente étanchéité ;tandis qu'au niveau de la couche de refroidissement par air, les unités d'alimentation critiques sont refroidies par la couche d'alimentation, obtenant ainsi une performance de refroidissement supérieure de l'appareil.De plus, la couche de contrôle atteint une classe de protection IP6X et a résisté aux tests de laboratoire tiers.Cela isole la section de contrôle de la pollution par le monde extérieur.En outre, nous utilisons une conception matérielle de qualité industrielle, qui améliore encore la sécurité et la fiabilité.

Static Var Generators (SVGs)

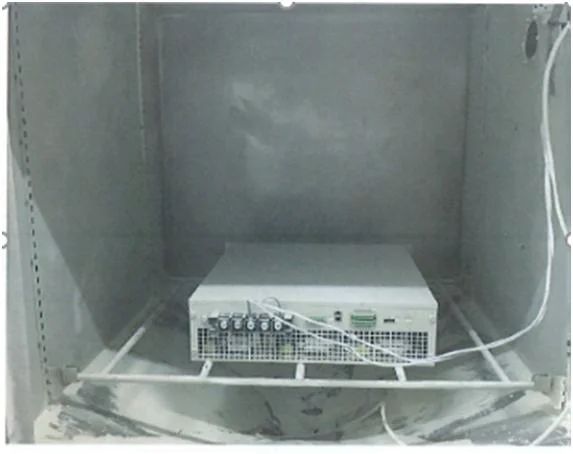

Lors du test de certification anti-poussière Après le test de certification anti-poussière

Utilisation d'un schéma de contrôle séparé pour chaque IGBT, ce qui est beaucoup plus fiable car : chaque IGBT est équipé d'un ensemble de variateurs et d'un élément hall, et dans le cas où l'IGBT d'un côté tombe en panne, l'appareil pourrait toujours offrir 50 % de la capacité de sortie nominale.
Static Var Generators (SVGs)

Fournir un relais de démarrage progressif et une résistance entre un condensateur de filtrage et le réseau électrique, pour garantir que lorsqu'un appareil tombe en panne, le condensateur de filtrage se détache du réseau, sans avoir d'impact secondaire sur le réseau.

Réponse plus rapide : l'utilisation d'un algorithme d'intégration généralisée de second ordre (SOGI) permet d'obtenir un temps de réponse global inférieur à 2 ms, ce qui permet de suivre avec précision l'évolution du contenu harmonique et du contenu réactif dans le réseau électrique et d'éviter la surcompensation et la sous-compensation. compensation.

Dans le test de réponse d'une montée en charge soudaine, l'enregistrement de l'oscillomètre montre que le temps de réponse global à l'écran est de 1,36 ms.
Dans le test de réponse d'une chute de charge soudaine, l'enregistrement de l'oscillomètre montre que le temps de réponse global à l'écran est de 1,96 ms.

Technologie avancée de suppression des harmoniques : supprime rapidement l'état harmonique en moins de 1 s après qu'un appareil détecte que le courant harmonique est inévitable dans le réseau électrique, en s'assurant que l'appareil ne sera pas complètement éteint afin qu'il puisse continuer à effectuer une compensation pour le système. .

Sortie à faible ondulation : une technologie de contrôle à faible ondulation basée sur l'entrelacement permet d'obtenir une forme d'onde lisse même pour un 60esortie harmonique.

Modèle modulaire APF/ASVG/SVG

Static Var Generators (SVGs)

Modèle ASVG/SVG pour une sélection rapide

Capacité du transformateur (kVA)	Coût
Capacité du transformateur (kVA)	<0,5	0,5 - 0,6	0,6 - 0,7	0,7 - 0,8	0,8 - 0,9
1000	550kvar	550kvar	450kvar	350kvar	200kvar
1250	600kvar	600kvar	550kvar	450kvar	235kvar
1600	800kvar	800kvar	700kvar	550kvar	300kvar

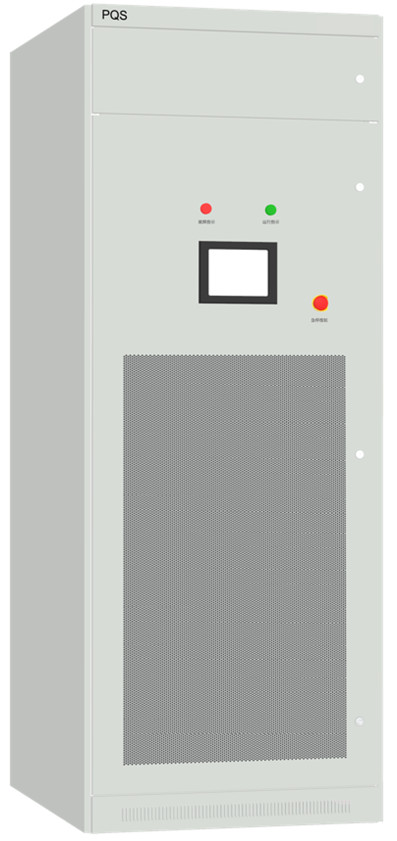

Remarques	1. Pour une utilisation dans un environnement difficile, nous recommandons des produits de style armoire spécifiques à l'industrie ; 2. Pour une utilisation dans des scénarios où le courant harmonique et le courant réactif sont excessivement importants, configurez nos produits en fonction de calculs réels ou de données de test sur site.

Paramètres SVG modulaires

Modèle	SVG 15kvar	SVG 25kvar	SVG 35kvar	SVG 50kvar	SVG 70kvar	SVG100kvar
Paramètres système
Tension du réseau	400V (-40% - +20%)
Fréquence du réseau	50Hz/60Hz (±10%)
Pièces à intégrer	Sans limites
Efficacité	Jusqu'à 98%
Mode de câblage	Triphasé 3 fils/Triphasé 4 fils
Perte de chaleur	<2 %
TDM	150/5 - 10000/5
Mode de connexion	Connectez-vous par l'arrière/le haut
Entrée/sortie d'air	De l'avant vers l'arrière/de haut en bas
Des indicateurs de performance
Temps de réponse global	<2 ms
Facteur de puissance	Réglable de -1 à +1
Mode de refroidissement	Refroidissement par air intelligent
Bruit	<58dB
Mode de fixation	Style tiroir, style mural et style vertical
Dimension *(LPH mm)*	Style de tiroir : 44248590 Mural : 44290485		Style de tiroir : 500590150 Fixé au mur : 505175640 Droit : 170525590		Style de tiroir : 500590170 Fixé au mur : 505195640 Droit : 170525590
Poids net	20 kg		35 kg		45kg
Paramètres d'environnement
Altitude	≤2000m, 2000m - déclassement de 4000m
Température de fonctionnement	-10ºC - +50ºC (>40 ºC, utilisation après déclassement)
Humidité relative	5% - 95%, sans condensation

Produit Tag:

Lieu d'origine:	La Chine
Nom de marque:	OEM/ODM
Numéro de modèle:	SVG

Quantité de commande min:	1
Prix:	10000-100000$
Détails d'emballage:	paquet woodern
Délai de livraison:	2 ou 3 semaines
Conditions de paiement:	T/T
